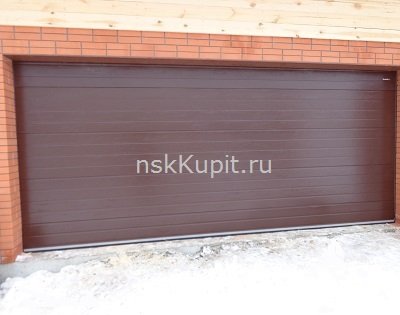

Гаражные ворота с автоматикой ш. 2700 мм, в. 2400 мм, RSD02



 Возможна врезка калитки и окон (оплачиваются дополнительно)

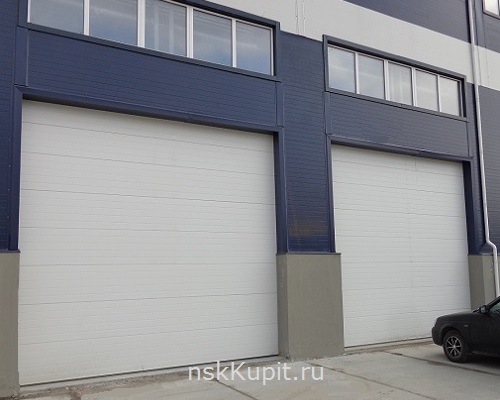

Автоматические секционные ворота для гаража

DoorHan RSD02 и электрический привод SE-800 PRO

Описание комплекта RSD02

RSD 02 - классические ворота с системой балансировки для гаражных проемов со стандартным и низким подъемом. Данная модель хорошо зарекомендовала себя благодаря простоте монтажа, неприхотливости в эксплуатации и надежной работе, не требующей дополнительных затрат.

Механизм уравновешивания полотна: торсионный механизм с ресурсом эксплуатации 25000 циклов.

Полотно: сэндвич-панели толщиной 40 мм, состоящие из двух стальных листов со слоем утеплителя между ними – пенополиуретаном.

Наружный и внутренний стальные листы сэндвич-панелей не соприкасаются (отсутствует "мостик холода"). Благодаря этому ворота зимой не промерзают, а при разнице температур внутри и снаружи помещения на полотне не образуется конденсат.

Сэндвич-панели в сочетании с уплотнителями, а также стальными антикоррозийными элементами конструкции наилучшим образом подходят для отапливаемого гаража. Они обеспечивают высокую теплоизоляцию, звукоизоляцию, герметичность, антивандальность, устойчивость к ветровой нагрузке и коррозии, экономию места, удобство и безопасность эксплуатации.

Поверхность внешней стороны панелей: дизайн доска с текстурой под дерево, 11 стандартных цветов на Ваш выбор.

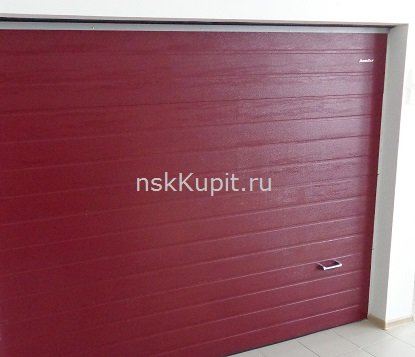

Стандартные цвета внешних панелей полотна: белый, серебристый, серый, бежевый, зеленый, синий, антрацит, красный, бордовый, коричнево-красный, коричневый.



Поверхность внутренней стороны панелей: дизайн горизонтальная полоса с текстурой стукко, белый цвет.



Вид полотна внутри гаража:



Крепежные элементы: универсальный комплект антикоррозийных крепежных элементов из высококачественной легированной стали со слоем цинка.

Облегченная ручка и задвижка.

Конструкция RSD02

1 - Универсальный п-образный кронштейн позволяет устанавливать пружину как без устройства защиты от обрыва пружины, так и с ним. Предназначен для установки на притолоку от 150 мм. Улучшенная конструкция обеспечивает точный монтаж за счет позиционирования по угловой стойке.

3





8

Технические показатели

Приведенное сопротивление теплопроводности: 1,13 м2 ·°С/Вт (ГОСТ 31174-2003)
Теплопроводность: 0,88 Вт/м2 ·°С (DIN4108)
Ветровая нагрузка: 2 класс (EN12424:2000)
Воздухонепроницаемость: 4 класс (EN12426:2000)
Водонепроницаемость: 3 класс (EN12425:2000)
Группа горючести: Г2 (ГОСТ 30244-94)
Группа воспламеняемости: В2 (ГОСТ 30402-96)
Звукоизоляция: 24 дБ
Усилие подъема: до 22,5 кг
Вес полотна: 11,2 кг/м2



Электропривод DoorHan SE-800 PRO KIT
с встроенным приемником и 2-канальным пультом

Привод: потолочный привод SE-800 PRO DoorHan предназначен для секционных конструкций высотой до 2800 мм и площадью до 11 м². Он обеспечивает высокую скорость открывания полотна и плавность запуска и остановки системы.

Технические характеристики SE-800 PRO KIT

Напряжение питания, В/Гц: 220 / 50, 60
Максимальная потребляемая мощность, Вт: 250
Тяговое усилие, Н: 1000
Скорость, м/сек: 0,1
Класс защиты: IP20
Интенсивность, %: 50
Диапазон температур, °С: от -20 до+55
Частота радиоканала, Мгц: 433
Передача: цепь/ремень

Измерение проема гаража для RSD02

Н высота проема (расстояние от пола до верха проема)
В ширина проема (расстояние от левого края до правого края проема)
h притолока (расстояние от верха проема до потолка) - не менее 150 мм
b1 и b2 (расстояния от края проема до боковых внутренних стен) - не менее 120 мм
D глубина гаража (расстояние от проема до внутренней стены гаража) - более H + 500 мм

Инструкция по монтажу ворот RSD02 DoorHan
